Mechanizm opuszczania łóżka do kampera wygląda z zewnątrz prosto, ale w praktyce to układ napędu, prowadnic, blokad i mocowań, od którego zależą wygoda spania i bezpieczeństwo zabudowy. W tym tekście rozkładam temat na części: pokazuję, jak działa, czym różni się wersja manualna od elektrycznej, co trzeba przewidzieć przy montażu i jak serwisować taki system, żeby nie zaczął pracować z oporami po pierwszym sezonie.
Najważniejsze rzeczy, które warto wiedzieć przed zakupem i serwisem
- Napęd jedynie porusza ramę; ciężar przejmuje konstrukcja, prowadnice i punkty mocowania.
- Wersja manualna jest prostsza, a elektryczna wygodniejsza, ale bardziej zależna od zasilania i kalibracji.
- Udźwig statyczny nie mówi wszystkiego, bo w ruchu liczą się też opory, geometria i masa dynamiczna.
- Najwięcej problemów powodują źle ustawione prowadnice, słaba instalacja 12 V, brak dostępu serwisowego i poluzowane mocowania.
- Przed zakupem trzeba sprawdzić wysokość po opuszczeniu, miejsce na motor, awaryjne sterowanie i realny sposób montażu do zabudowy.
Jak działa mechanizm opuszczania łóżka do kampera od środka
Najpierw trzeba odczarować jedno nieporozumienie: silnik nie dźwiga łóżka sam z siebie. W dobrze zaprojektowanym układzie ciężar przejmuje rama z prowadnicami i punktami mocowania, a napęd tylko kontroluje ruch w górę i w dół. Z mojego punktu widzenia to właśnie geometria prowadnic i sztywność mocowań decydują, czy łóżko będzie chodziło miękko, czy zacznie się klinować.
Przeczytaj również: Remont przyczepy kempingowej - Co sprawdzić i ile to kosztuje?

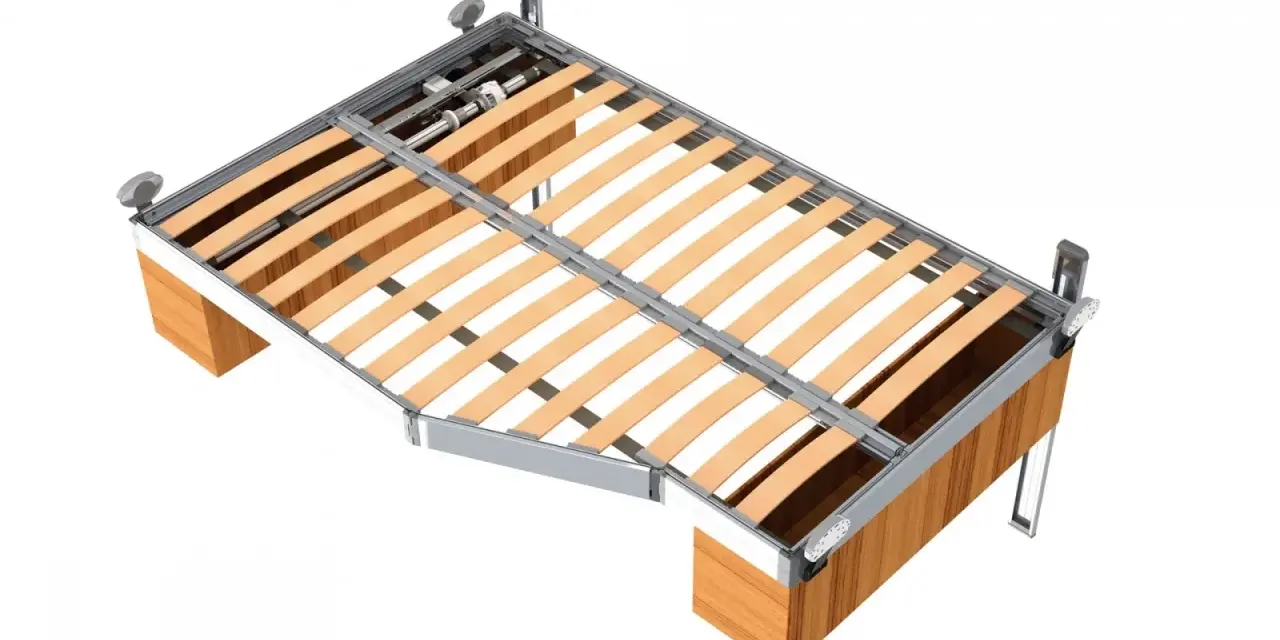

Co składa się na cały układ
- Rama łóżka - stanowi bazę dla materaca i przenosi obciążenie na zabudowę.
- Prowadnice lub szyny - wyznaczają tor ruchu i pilnują, żeby łóżko nie przekrzywiało się na boki.
- Napęd - może być elektryczny, manualny albo wspomagany sprężynami gazowymi.
- Sterownik lub krańcówki - zatrzymują ruch w odpowiednim miejscu i pilnują powtarzalnej pozycji.
- Mocowania do zabudowy - to one przyjmują realne siły, dlatego muszą być osadzone w sztywnej konstrukcji, a nie w samych cienkich płytach meblowych.
- Awaryjne sterowanie ręczne - przydaje się wtedy, gdy zabraknie prądu albo elektronika odmówi współpracy.
W elektrycznych wersjach ważny jest sterownik, czasem także enkoder, czyli czujnik położenia wału lub przekładni. Dzięki temu system wie, gdzie ma się zatrzymać i łatwiej utrzymuje powtarzalną pozycję po opuszczeniu i podniesieniu łóżka. Dobrze, gdy producent przewiduje też awaryjną obsługę ręczną, bo to nie jest zbędny dodatek, tylko realne zabezpieczenie przy braku zasilania.
Mechanicznie układ działa podobnie do precyzyjnego podnośnika: elementy prowadzące wymuszają tor ruchu, a napęd rozkłada siły tak, żeby łóżko nie przechylało się na jedną stronę. Jeśli tor ruchu nie jest symetryczny, użytkownik od razu to słyszy i czuje. Właśnie dlatego pierwsze objawy problemów zwykle pojawiają się w postaci lekkiego skrzypienia albo nierównego startu, nie od razu pełnej awarii.
To dobry punkt wyjścia do oceny, czy lepiej sprawdzi się prosty mechanizm ręczny, czy bardziej rozbudowany system elektryczny.
Rodzaje napędu i co naprawdę zmienia w codziennym użytkowaniu
W praktyce spotykam trzy podejścia: klasyczny napęd manualny, napęd elektryczny i rozwiązania pośrednie, w których ruch wspierają sprężyny gazowe. Różnica nie sprowadza się wyłącznie do wygody. Zmienia się też liczba elementów do serwisu, sposób zasilania i wrażliwość na błędy montażowe.
| Cecha | Wersja manualna | Wersja elektryczna |
|---|---|---|
| Obsługa | Korba, dźwignia albo wspomaganie sprężynami gazowymi | Przycisk, panel sterujący lub pilot |
| Zasilanie | Nie wymaga instalacji 12 V | Wymaga zasilania, bezpiecznika i poprawnego okablowania |
| Serwis | Mniej elementów, prostsza diagnostyka | Więcej elektroniki, czujników i punktów kontroli |
| Wygoda | Niższa, ale przewidywalna | Wyższa, zwłaszcza przy częstym opuszczaniu łóżka |
| Koszt zestawu | W katalogowych systemach bazowych widzę poziom około 1 250 EUR | Podobny poziom startowy, ale finalnie cena rośnie przez automatykę i montaż |
| Ryzyko awarii | Mniej zależności od prądu i sterowników | Więcej możliwości rozkalibrowania i usterek elektrycznych |
W katalogach Reimo spotkałem systemy z udźwigiem statycznym 400 kg, zasilaniem 12 V, poborem rzędu 6-7 A i prędkością pracy około 33 mm/s. W innym zestawie prędkość sięgała około 60 mm/s, a maksymalny skok wynosił 900 mm. To brzmi imponująco, ale najważniejsze jest coś innego: w jednym systemie ładunek ruchomy wynosił tylko 60 kg, mimo że statycznie konstrukcja mogła znosić dużo więcej. Taki przykład dobrze pokazuje, że udźwig na postoju nie przekłada się automatycznie na bezproblemową pracę w ruchu.
Ja nie dobieram takiego rozwiązania wyłącznie po maksymalnym udźwigu. Patrzę też na to, kto będzie z niego korzystał, jak często i czy łóżko ma pracować codziennie, czy tylko okazjonalnie. Gdy te warunki są jasne, łatwiej przejść do montażu i sprawdzić, czy zabudowa w ogóle nadaje się do takiego systemu.
Co trzeba przewidzieć w zabudowie, żeby łóżko pracowało bezproblemowo
Tu najczęściej wychodzą różnice między projektem „na papierze” a realnym kamperem. Sam mechanizm może być bardzo dobry, ale jeśli zabudowa nie ma odpowiedniej sztywności, przestrzeni roboczej i dostępu do serwisu, prędzej czy później pojawią się hałasy, opory albo rozjechane pozycje końcowe.
| Element zabudowy | Co sprawdzić | Dlaczego to ważne |
|---|---|---|
| Mocowanie do konstrukcji | Czy punkt montażu trafia w wzmocnienie, a nie w samą płytę meblową | Cały układ przenosi drgania i zmienne obciążenia |
| Przestrzeń pracy | Czy łóżko ma pełny zakres ruchu i nie zahacza o szafki, lampy ani dach | Nawet dobry napęd nie naprawi złej geometrii |
| Instalacja 12 V | Bezpiecznik, przekrój przewodów, masa i dostęp do sterownika | Spadki napięcia i słabe styki od razu psują pracę systemu |
| Dostęp serwisowy | Czy da się dostać do silnika, krańcówek i prowadnic bez rozbierania połowy wnętrza | Serwis bez dostępu kończy się demontażem, a nie przeglądem |
| Hałas i wibracje | Czy zastosowano ślizgi, tłumienie i dobrze dobrane mocowania | W kamperze każdy luz szybko zamienia się w stukot |
Katalogowe zestawy potrafią być zaskakująco lekkie: sam mechanizm w jednej wersji ważył około 35 kg, a rama z listew około 24 kg. To jednak nie oznacza, że montaż będzie prosty. Właśnie przy lekkich konstrukcjach liczy się precyzja osadzenia, bo mała masa nie wybacza złej geometrii i niedokładnego wypoziomowania.

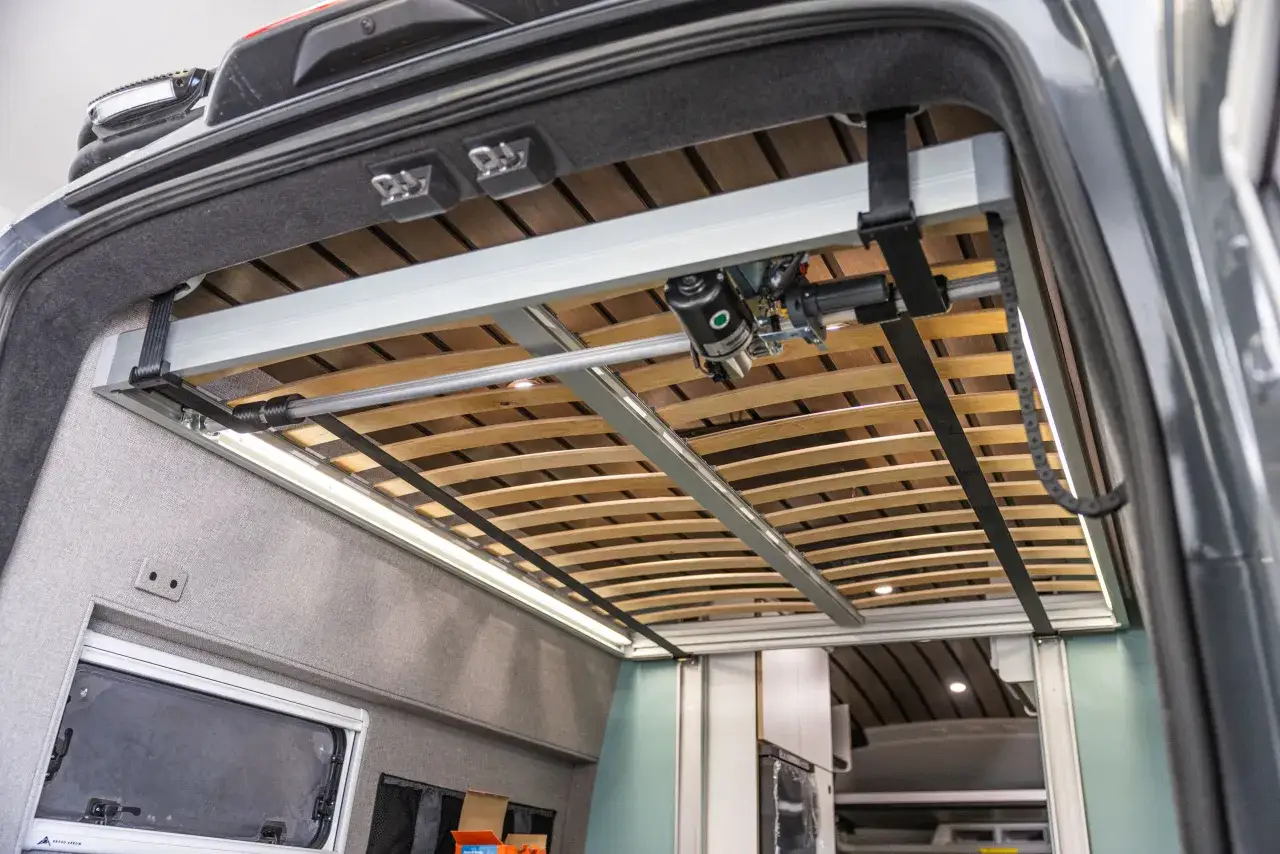

W praktyce cały zespół często mieści się pod ramą łóżka, co daje sporą elastyczność projektową, ale wymusza dobre zaplanowanie miejsca na przewody, śruby i dostęp do elementów zużywalnych. Jeśli ten etap jest zrobiony porządnie, serwis później staje się prostą kontrolą, a nie walką z zabudową.
Jak wygląda serwis i jakie objawy naprawdę zapowiadają awarię
Najwięcej problemów nie bierze się z samego napędu, tylko z tarcia, rozregulowania i poluzowanych mocowań. Zanim zacznę podejrzewać silnik, sprawdzam prowadnice, pasy lub linki, geometrię ramy i stan zasilania pod obciążeniem, bo to tam najczęściej kryje się przyczyna.
W dokumentacji Lippert dla systemów Smart Bed są osobne instrukcje montażu i programowania pozycji krańcowych. To dobry sygnał dla serwisu: jeśli producent przewiduje kalibrację, nie wolno jej pomijać po demontażu, naprawie czy wymianie sterownika. W praktyce to właśnie ustawienie krańcówek albo punktów zatrzymania decyduje, czy łóżko będzie wracało na to samo miejsce bez szarpnięć.
| Objaw | Najczęstsza przyczyna | Co robię najpierw |
|---|---|---|
| Łóżko idzie nierówno | Rozjechane prowadnice, różna długość pasów, poluzowane mocowanie | Sprawdzam symetrię, poziomowanie i moment dokręcenia |
| Silnik buczy, ale ruchu nie ma | Za niskie napięcie, bezpiecznik, przeciążenie albo zacięcie mechaniczne | Mierzę napięcie pod obciążeniem i odciążam układ do testu |
| Szarpanie albo stukanie | Zużyte ślizgi, brud w prowadnicach, luz na elementach | Czyszczę tor ruchu i kontroluję punkty tarcia |
| System nie zatrzymuje się w tym samym miejscu | Rozkalibrowane krańcówki lub problem z enkoderem | Wykonuję ponowną kalibrację pozycji |
| Awaryjna korba chodzi ciężko | Sucha przekładnia albo mechaniczna blokada | Sprawdzam mechanikę bez obciążenia i szukam punktu oporu |
Jeśli mam wskazać jeden dobry nawyk serwisowy, to jest nim sezonowy przegląd punktów mocowania, przewodów i prowadnic. Nie trzeba robić z tego wielkiej operacji, ale warto obejrzeć ślady ocierania, luźne śruby, stan przewodów i zachowanie systemu przy pełnym cyklu ruchu. Dzięki temu łatwo wychwycić problem, zanim zamieni się w kosztowną naprawę.
Po takim przeglądzie dużo prościej ocenić, czy opłaca się zostać przy prostszym układzie, czy przejść na wygodniejszą automatykę.
Jak dobrać rozwiązanie do konkretnego kampera
Gdybym miał wybierać system do własnej zabudowy, patrzyłbym nie na katalogowy efekt, tylko na sposób użytkowania. Inaczej dobiera się łóżko do rodzinnego kampera z częstym składaniem, inaczej do auta używanego sezonowo, a jeszcze inaczej do zabudowy serwisowej, w której dostęp do mechaniki ma być szybki i bezproblemowy.
- Do częstego używania - lepiej sprawdza się napęd elektryczny, bo oszczędza siły i skraca czas obsługi.
- Do prostych, odpornych zabudów - manualny układ bywa rozsądniejszy, bo ma mniej elementów wrażliwych na awarie.
- Do kamperów z ograniczoną wysokością - liczy się profil systemu, a nie tylko sam skok łóżka.
- Do zabudów z garażem pod spodem - potrzebne są układy z dobrze zaplanowanym miejscem na prowadnice i serwis od spodu.
- Do projektów indywidualnych - ważna jest możliwość dopasowania wymiarów ramy, bo standard nie zawsze pasuje do rzeczywistego wnętrza.
W praktyce największą różnicę robi nie sam napis „manual” albo „electric”, tylko jakość dopasowania do wnętrza i dostępność części. System, który ma jasną dokumentację, czytelne punkty regulacji i realny dostęp do serwisu, wygrywa z tańszą, ale nieprzewidywalną alternatywą. Ja zawsze wolę wybrać rozwiązanie trochę mniej efektowne na papierze, ale pewniejsze po trzech latach używania.
Jeśli chcesz uniknąć błędnej decyzji, policz najpierw przestrzeń, masę i sposób mocowania, a dopiero później patrz na dodatki. To zwykle oszczędza więcej pieniędzy niż polowanie na samą najniższą cenę zestawu.
Co sprawdzam przed sezonem, zanim łóżko zacznie pracować na pełnym obciążeniu
Przed pierwszym dłuższym wyjazdem robię trzy proste testy: pełny przejazd bez obciążenia, pełny przejazd z normalnie przygotowanym łóżkiem i próbę awaryjnego sterowania. Do tego dochodzi szybka kontrola śrub, pasów, prowadnic i przewodów, bo w kamperze luz jednego elementu bardzo często uruchamia kaskadę kolejnych problemów.
Jeśli miałbym zostawić jedną praktyczną zasadę, byłaby prosta: w podnoszonym łóżku największą różnicę robi precyzyjna konstrukcja i regularna kontrola, a nie sam marketingowy opis napędu. Dobrze ustawiony system działa cicho, przewidywalnie i bez nerwów, a właśnie o to chodzi w zabudowie, która ma być wygodna w drodze i bezpieczna na postoju.
